Inseratnummer: M4500

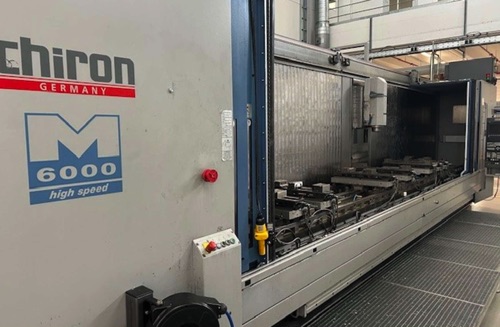

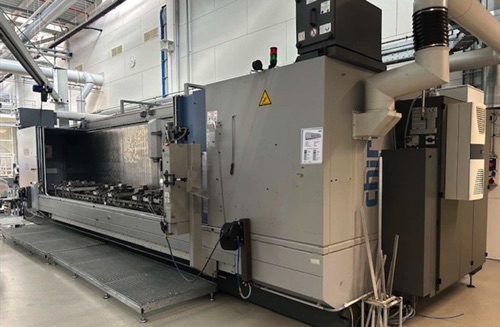

Vertikales CNC-Fertigungszentrum Chiron MILL 6000 high speed
mit NC-Schwenkkopf und Linearspannsystem
Baujahr: 2004/ Grundüberholung: 2013
Betriebsstunden: ca. 77.374 h
Verfahrwege: X= 6.000mm / Y= 630mm,
NC-Schwenkkopf

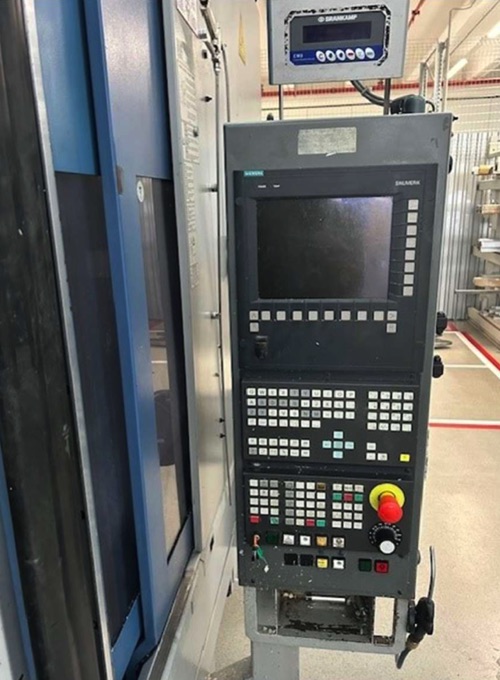

Steuerung: Siemens 840D (PCU50, NCU572.4, Motorspindel D 12.000 U/min., 140 Nm

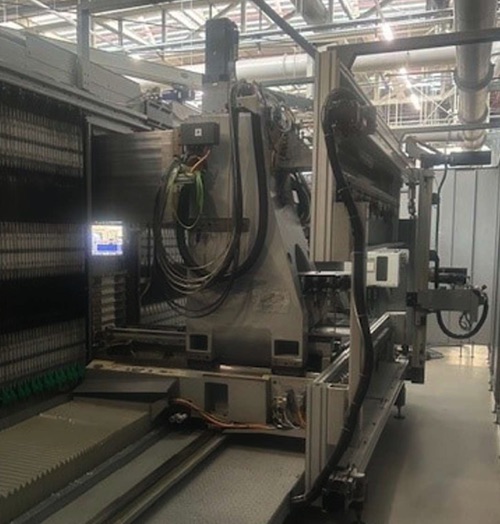

92 Werkzeugplätze HSK-A63 (Hintergrundmagazin),
5-Achsfräspaket
Langteilebearbeitung: bis max. 6.000 mm
Bearbeitung der Stirnseite (5. Seite) horizontal mit Schwenkkopf (rechts / links)
Pendelbearbeitung über Mittentrennwand, max. Werkstücklänge 1.773 mm mit
SK-Bearbeitung auf beiden Stirnseiten (Werkzeuglänge 120 mm)

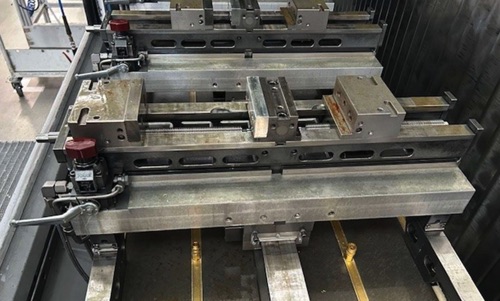

4 hydraulische Doppelspannstöcke (feste Mittelbacke) je Pendelfeld, Positionierung.
Eilgang in X / Y / Z 60 m/min.
Span-zu-Span-Zeit 3,0 sek. (3,3 sek. DIN) vertikal und 4,7 sek. (5,0 sek. DIN) horizontal
Produktionspaket:
Kratzbandförderer, Auswurfhöhe: 1.050 mm
IKZ-Vorbereitung

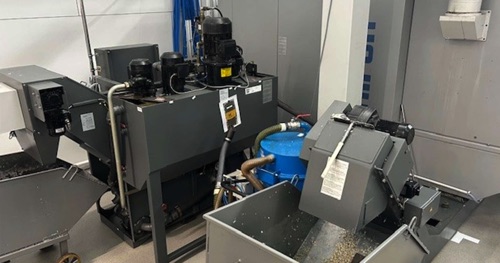

Vakuumrotationsfilter KNOLL VRF250 (Stahl, Guss, Alu, Kunststoff, Messing)
Hochdruck 70 bar mit HD-Pumpe und Varioventil
Spülpistole je Pendelfeld
Emulsionsnebelabsaugung, 2 Absauggebläse je 800 qm/h
Rotierende Sichtscheibe links und rechts (1400 mm von Maschinenmitte)
Automatische Beladetüren
Mittentrennwand für Pendelbearbeitung
Zusatzausstattung:
Blasluft
Werkzeugstandzeitüberwachung
zusätzl. V24 RS232 im Schaltschrank
BDE/MDE-Schnittstelle (Zustände: Maschine an, Maschine läuft, Stückzähler)
Marposs (Brankamp) Kollisionsüberwachung CMS100
3D-Maschinenmodell zur kinematischen Simulation im CAM-Programmiersystem
Hydraulikaggregat 210 bar, 2 Spannkreise, separater Systemspanndruck je Pendelfeld,
Spanndruckkontrolle
Linearspannsystem KOHN

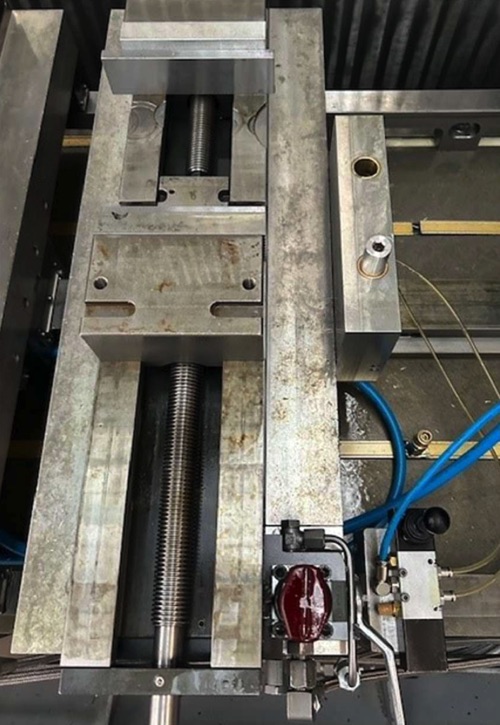

8 Stück Hydraulik-Spannstock KOHN Multi 2000 MFS 125/680 HD
Hinweis zum Maschinenkonzept:
Langteilebearbeitung bis max. 6.000 mm
Bearbeitung der Stirnseite (5. Seite) horizontal mit Schwenkkopf (rechts / links)
Pendelbearbeitung über Mittentrennwand, max. Werkstücklänge 1.773 mm mit SK-Bearbeitung auf beiden Stirnseiten (Werkzeuglänge 120 mm)
4 hydraulische Doppelspannstöcke (feste Mittelbacke) je Pendelfeld, Positionierung und Klemmung über Linearsystem (hydraulisch Lösen, mech. Klemmen)

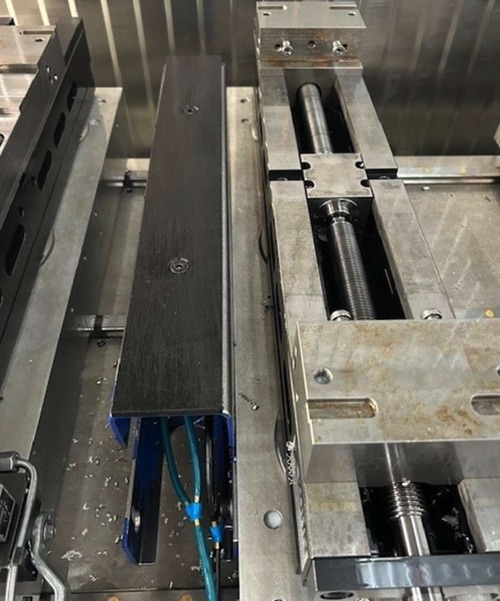

Die Maschine verfügt je Pendelseite über einen pneumatisch ausfahrenden
Werkstückanschlag, sowie jeweils über 2 separat ansteuerbare pneumatische
Aushebevorrichtungen.
Über diese Aushebevorrichtungen können Langteile nach der Bearbeitung
in einem ersten Schritt in eine Schrägstellung verbracht werden (Entwässerung
von Profilen) und in einem zweiten Schritt für ein ergonomischen Handling aus den
Spannstöcken ausgehoben werden.
