Inseratnummer: M4333

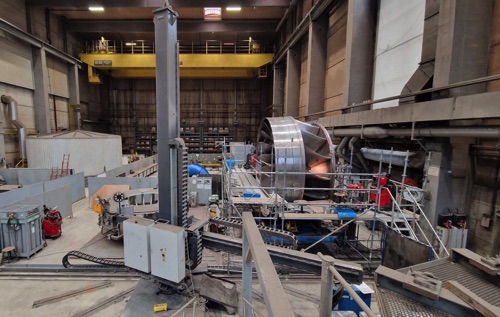

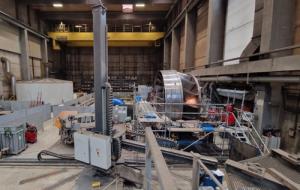

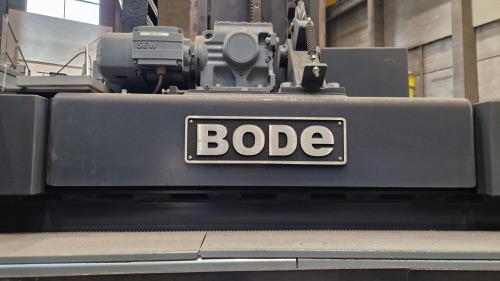

Schweiß-Automatenträger BODE TRC
Baujahr: 2017
Gesamthöhe: 7.500 mm
Ausladung: 5.000 mm,
Gewicht: 9,1 to
Spurweite: 2.000 mm,
Verfahrgeschwindigkeit 100-2000mm/min
1x Kjellberg KA 2-UP, GTH800A bis ø 3 mm
Für Rohr-Innenschweißungen ab ø 1.200 mm
mit Absaugung
1x Kjellberg KA 2-UP, GTH1402A bis ø5mm

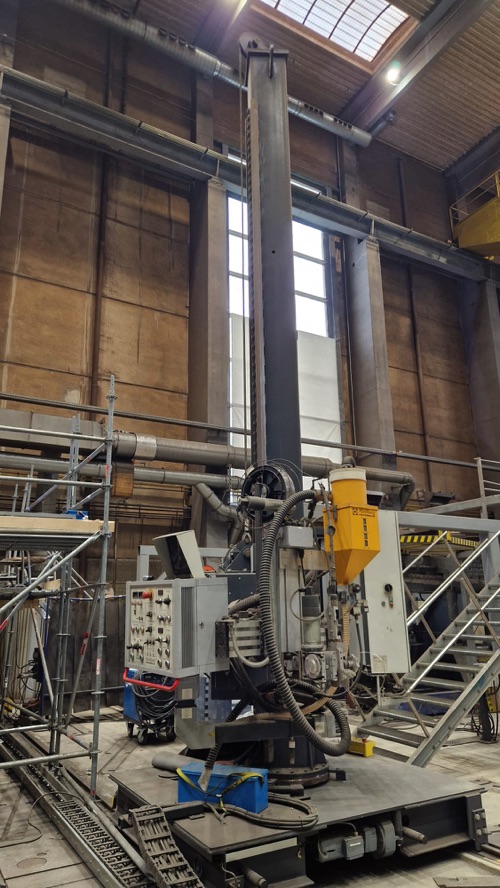

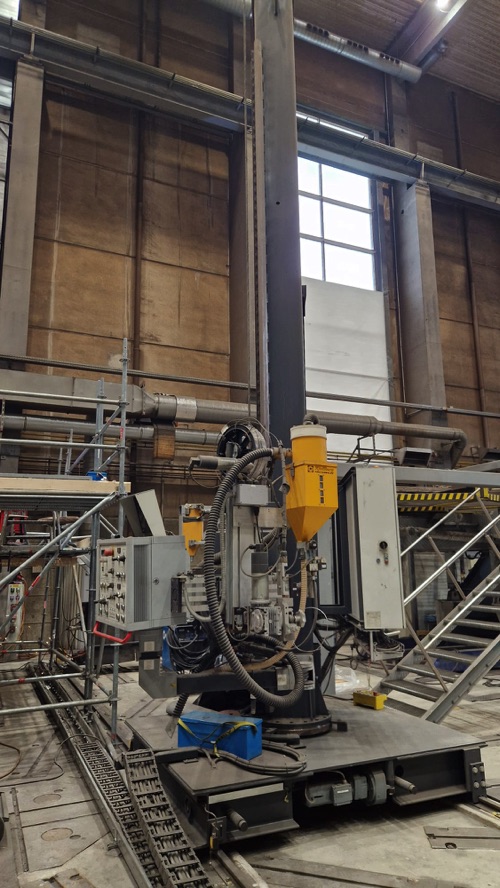

Fahrbarer Schweißautomatenträger

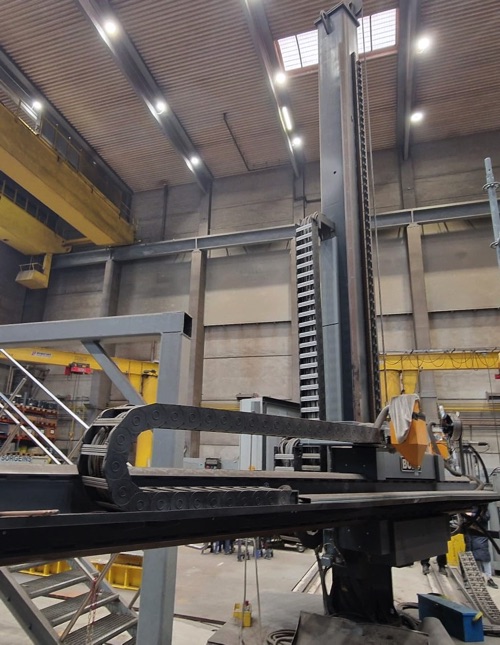

max Höhe unter Ausleger 6.000 mm
min Höhe unter Ausleger 1.000 mm
somit ergibt sich ein Vertikaler Auslege-Verfahrweg von 5.000 mm

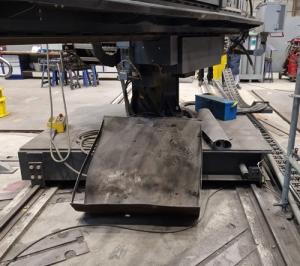

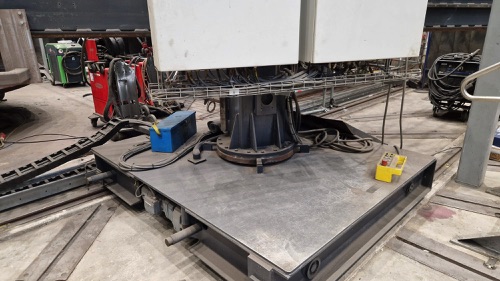

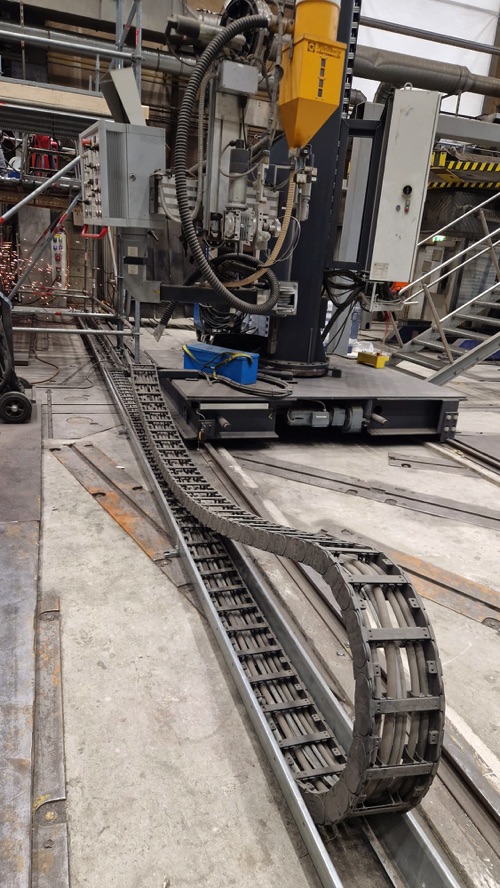

Fahrwerk Abmessungen: 2.280 x 1.750 mm
Spurweite: 2.000 mm
Fahrwerk Verfahrgeschwindigkeit: 100-2.000 mm/min
Automatische Bewegungen:
Auf und ab Bewegung des Carriage (1)
Aus- Einfahrbewegung des Auslegers
Bewegung des Fahrwerks
der Mast der Maschine ist manuell 360 Grad verstellbar

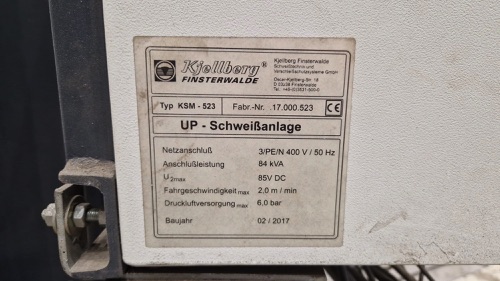

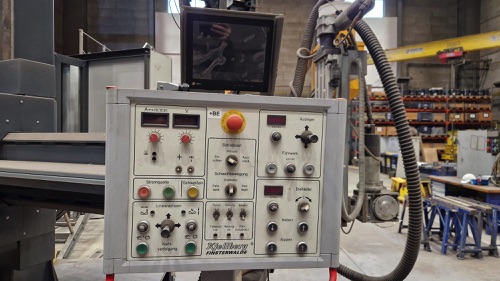

Kjellberg:

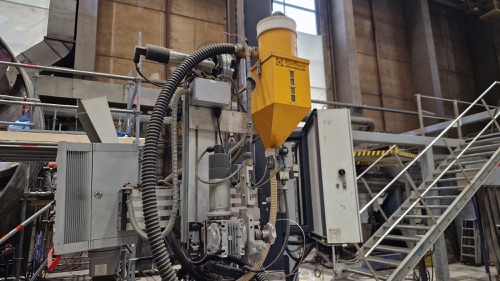

KA 2-UP mit Vierrollen-Drahtvorschub bis ø3mm
Schweißstrom: max. 800A
Drahtdurchmesser: 1,6-3mm
Drahtspule max. 25kg
Drahtvorschubgeschwindigkeit: 0,3 -10m/min
Korbspulenabmessungen: ø300 mm, Breite 95 mm
Querverstellung: 100 mm
Höhenverstellung: 100 mmSchweißkopf schwenkbar 45 Grad
Drahtvorschub: Vierrollenantrieb mit Permanentmotor 90I, 42V DC, 120W 70 U/min Volumen Pulverbehälter: 10l
Masse (ohne Draht und Pulver): ca. 28 kg
Empfohlene Stromquellen: GTH 802, GTH 1002
Für Rohr-Innenschweißungen ab ø1200mm (mit pneumatischer Absaugung)
KA 2-UP mit Zweirollen-Drahtvorschub bis ø5 mm
Schweißstrom: max. 1400
Drahtdurchmesser: 2,5 – 5mm
Drahtspule max. 25kg
Drahtvorschubgeschwindigkeit: 0,1 – 6,1m/min
Korbspulenabmessungen: ø300mm, Breite 95mm
Querverstellung: 100mm
Höhenverstellung: 100mm
Schweißkopf schwenkbar 45Grad
Drahtvorschub: Zweirollenantrieb mit Tachogeregeltem Motor 40V DC, 160W

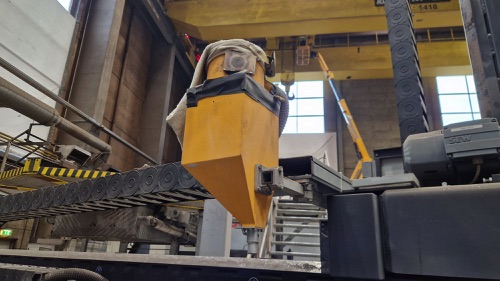

Volumen Pulverbehälter: 10l
Masse (ohne Draht und Pulver): ca. 30kg
Empfohlene Stromquellen: GTH 1002, GHT 1402 (GTF 1402)
Für Rohr-Innenschweißungen ab ø 1.200 mm (mit pneumatischer Absaugung)
