Inseratnummer: M4792

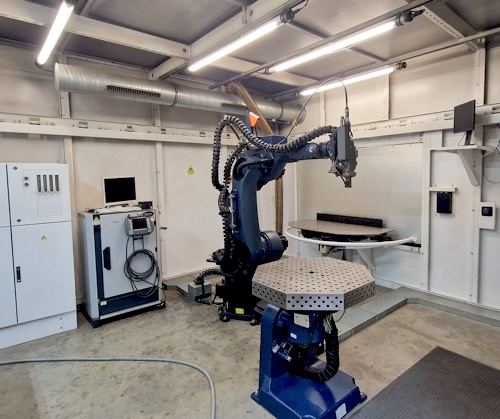

3D Laserschweißzelle TRUMPF TruLaser Robot 5020
Baujahr: 2010

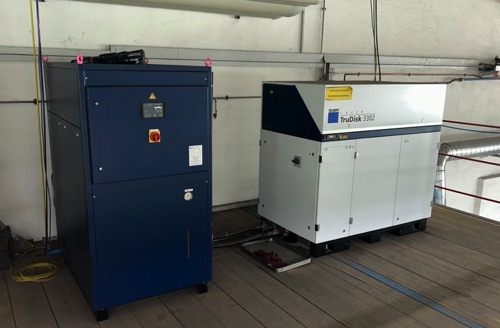

TRUMPF TruDisk 3302 mit Strahlqualität von 8 mm
Ausgangsleistung 3,3 kW am Werkstück
Lasergerät mit 1 Kavität
Strahlführung bestehend aus Optikaufbau für 1 Lichtweg, schneller Weiche (50 ms Schaltzeit) und Pilotlaser inkl. elektrischer Ansteuerung
Integrierte Energieversorgung und echtzeitfähige Steuerung zur Auswertung und Visualisierung von Funktionsdaten
Schnelle Laserleistungsregelung

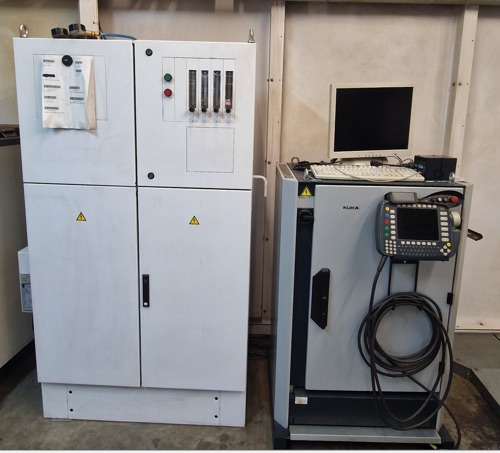

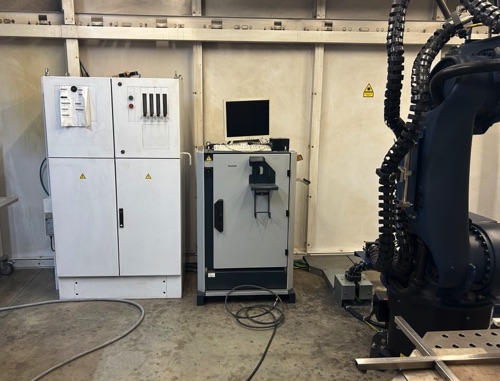

Steuerung: TRUMPF TruControl 1000
Speichermöglichkeit für 199 Laserprogramme
Sicherheitsüberwachung entsprechend Laserschutzklasse 1 inkl. zentralem Sicherheitsverschluss
Panel Computer 10,4″ und TFT Touchscreen

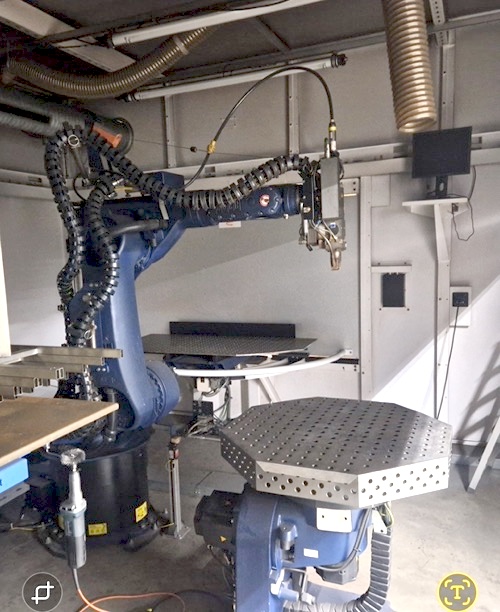

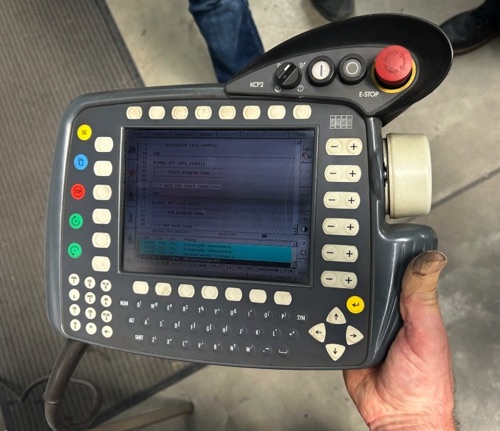

KUKA Roboter KR 30 HA (High Accuracy) inkl. KRC2
– Sechsachsige Industrierobotermechanik mit Gelenkkinematik
– Drehstrom-Servoantriebe für 6 Freiheitsgrade – wartungsfrei und sicher gegen Überlastung geschützt
– Absolute Wegmessung
– Programmiersprache K-IRL ermöglicht u.a. eine flexible Programmstruktur, frei wählbare Programme / Variablennamen, etc.
– Modul Telediagnose

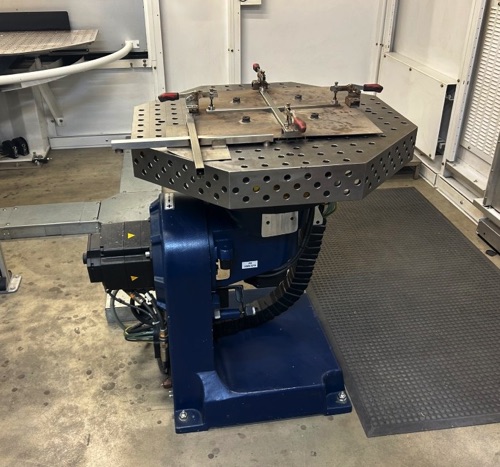

Dreh-Kipp-Positionierer DKP 400.1
– Drehen und Kippen von Bauteilspannvorrichtungen in Relation
zur Position des Roboters
– Vollständig interpolierte Integration der Dreh- und Kippachsen
als 7. und 8. NC – Achse
3D Aufspannplatte DEMMELER 800 x 100 mm

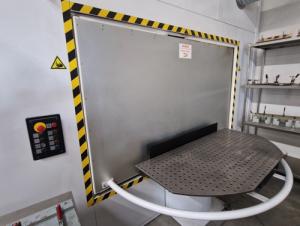

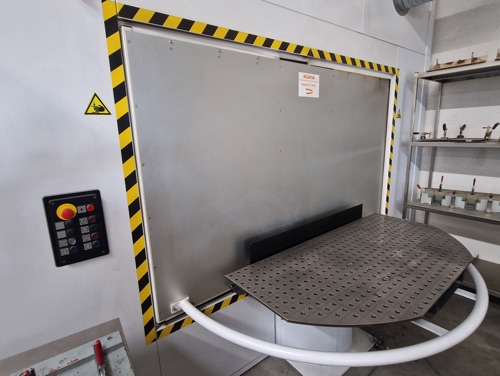

Zwei Stationen Drehtisch,
CCD Kamera,
Monitor,
Technologiepaket Laserschweißen
– Bearbeitungsoptik BEO 700021 0p zum Laserschweißen
– Objektiv mit Brennweite f = 200 mm
– Kollimation 0° mit Defokussierung und Beobachtung durch Kamera
– CCD-Kamera, Monitor, Fadenkreuz einstellbar
– Optikschutz durch Laval Crossjet und Kühlringe für Linsenoptik

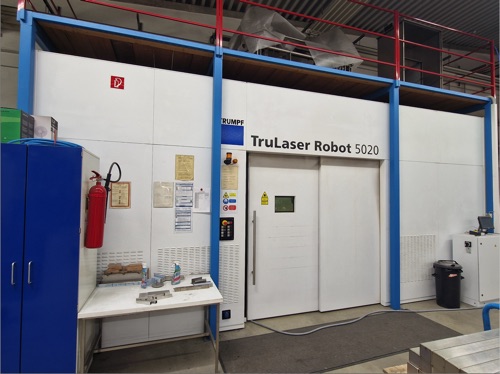

Standardkabine
– Abmessungen (L/B/H): 4.800mm x 7.000 mm x 3.200 mm
– Automatische Schiebetür an der Frontseite 2.000 mm x 2.300 mm
– 1 Laserschutzscheibe
– Kabinenbeleuchtung
