Inseratnummer: M4593

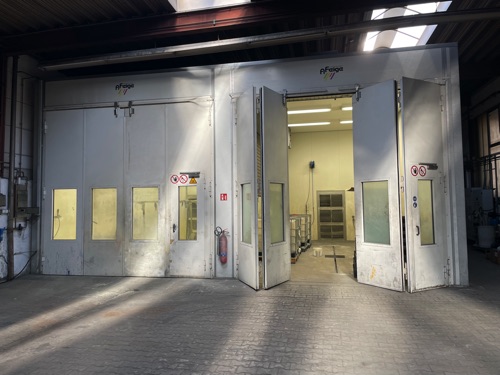

Lakier- & Reinigungsanlage FEIGE Fe 36 / 17000 + Fe 450 / 7000
Baujahr: 2018
Lakieren – Trocknen – Reinigen
Reinigungstechnik mit Entfetten/Phospatieren.
Luftaufbereitung.
Wasseraufbereitung und Kreislaufführung mit Mikrofiltrationsanlage
Hersteller: FEIGE
Gesamt-Nutzmaße Kabine LxBxH: ca. 8.000 x 9.000 x 4.100 mm

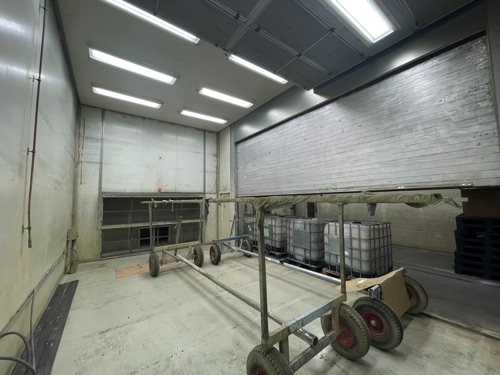

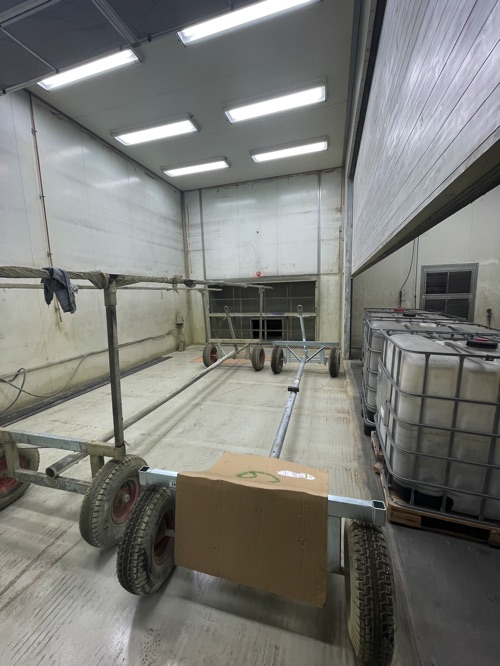

Lakierkabine:
Anlagentyp: Fe 36/17.000
Nutzmaße Kabine: LxBxH: 8.000 x 4.500 x 4.100 mm
Teilegröße: LxBxH max.: 7.000 x 3.500 x 3.800 mm
Zugluftventilator ( FU-geregelt )
V= 24.000 m3/h,
Nennleistung Antrieb: 15,0 kW
Drehstrom: 400 V / 50 Hz
Abluftventilator ( FU-geregelt )
V= 17.000 m3/h,
Nennleistung Antrieb: 7,5 kW
Drehstrom: 400 V / 50 Hz

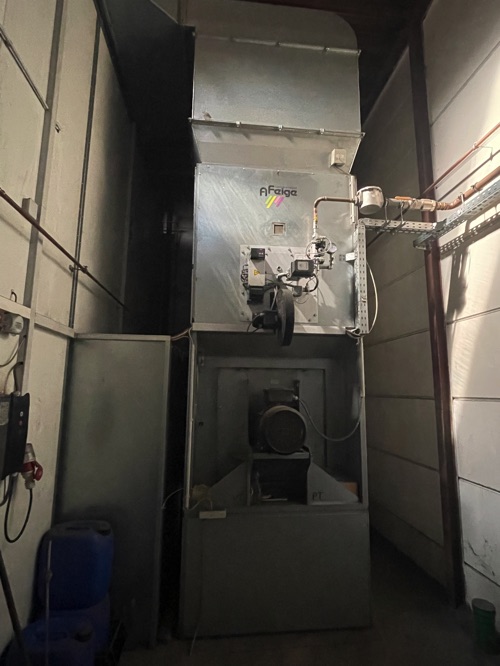

Luftaufheizung: – 10 auf + 22 °C
Heizleistung Brenner max.: 160 kW
Heizmedium: Erdgas, 25 mbar
Vorfilter: G3 Taschen 200 mm
Deckenfilter: M5 EN 779
Abluftfilter: Faltkartonfilter und Paintstop
Stromart Motor: 3x 400 V / 50 Hz
UEG
Grenzwert: < 10%
Lackierbetrieb: c = 0,15 g/m3 / UEG 0,38%
Trocknungsbetrieb: c = 1,52 g/m3 / UEG 3,80%
Berechnungsgrundlage: 3.000 kg / Jahr mit 41 % LM-Anteil
Tagesverbrauch: ca. 2,1 kg/h
Lösungsmittelmenge: 3,211 g/ Charge

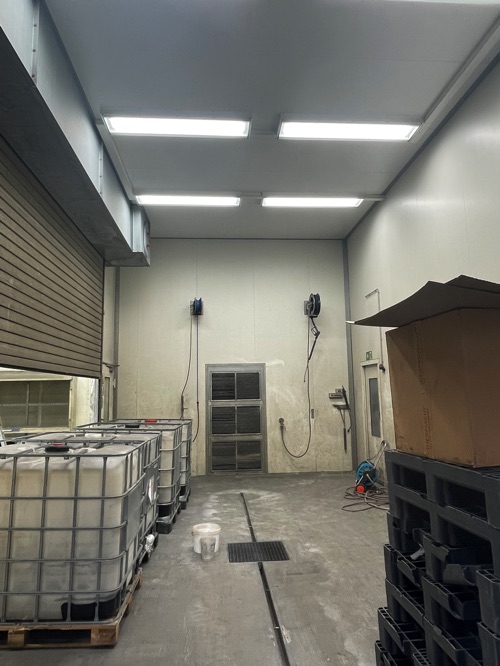

Reinigen:
Anlagentyp: Fe 450/7.000
Nutzmaße Kabine LxBxH: 8.000 x 4.500 x 4.100 mm
Teilegröße LxBxH max.: 6.000 x 3.500 x 3.800 mm
Zuluftventilator (FU-geregelt)
V = 24.000 m3/h,
Nennleistung Antrieb: 15,0 kW davon 7.000 m3/h
Reinigunskabine Drehstrom 400 V / 50 Hz
Abluftventilator (FU-geregelt) V = 7.000 m3/h,
Nennleistung Antrieb: 3,0 kW
Drehstrom 400 V / 50 Hz
Luftaufheizung: – 10 auf + 22 °C
Heizleistung Brenner max.: 160 kW
Heizmedium: Erdgas, 25 mbar
Vorfilter: G3 Taschen 200 mm
Deckenfilter: M5 EN 779
Stromart Motor: 3x 400 V /50 Hz
Reinigungstechnik:
Hochdruckreinigung mit wässrigen Medien, z.B. Entfetten/Phospatieren und Spüleinrichtung mit VE-Wasser. Die Reinigung erfolgt in zwei Stufen; Reinigung + Spülen. Der Systemdruck ist regelbar.
Komponenten:
Vorratstank Reinigen ca. 1500 l mit Wärmedämmung/Heizung, Pumpeneinheit zur Druckerhöhung, Hochdruckreiniger, Ölabscheider, Filtergehäuse VA
Vorratstank Spülen ca. 1000 l mit Wärmedämmung/Heizung, Pumpeneinheit zur Druckerhöhung, Filtergehäuse VA
Schaltschrank zur Steuerung und Überwachung der Komponenten
Pumpe zur Rückführung aus dem Sumpf/Verteilereinheit 3-fach, V4A
Ablaufrinne und Pumpensumpf aus EdelstahlEnthärtungsanlage und Umkehrosmose
Wasseraufbereitung und Kreislaufführung; Mikrofiltrationsanlage- und Zubehör

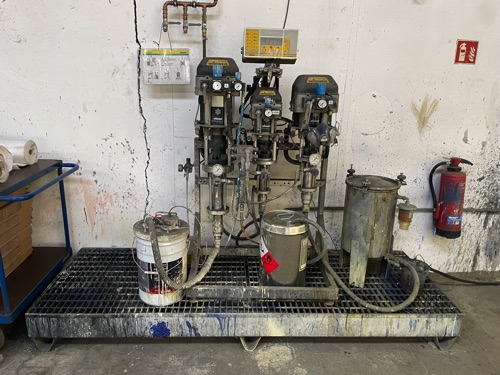

Mischanlage Decklack:
Hersteller: Wagner
Typ: Twincontrol 235-150 / 35-70 Hochdruck in Ex-Ausführung
Hubwegmessystem
1xA-Komp., 1xB-Komp., 1xSpülen
Anlage auf Gestell
Manometer für den Materialdruck
Abschaltung der E-Statik bei Spülvorgang
Edelstahlbehälter 30 Liter für Härter
AKUDO Spültanks ( 1.300 l + 800 l )
Filteranlage
