Inseratnummer: M4804
Koordinaten-Messarm FARO Edge ScanArm
Der effiziente und produktive tragbare Messarm prüft die Qualität von Werkstücken jeglicher Form,
indem er Komponenten in 2D und 3D mit einer Genauigkeit von ± 0,017 mm misst.
Der montierte Messkopf und die berührungslose Laserscanfunktion ermöglichen zudem die vergleichende Analyse von Einzelteilen und Baugruppen mit CAD-Dateien. Bei der Entwicklung der Maschine wurde besonderer Wert auf Komfort und Benutzerfreundlichkeit gelegt, was sich auch in der hervorragenden Gewichtsverteilung und Ausgewogenheit widerspiegelt.

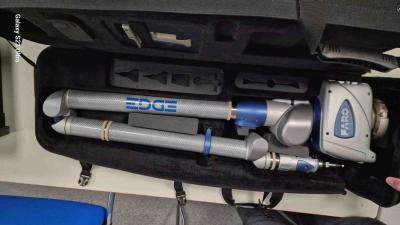

Die Messmaschine FARO EDGE besteht aus:

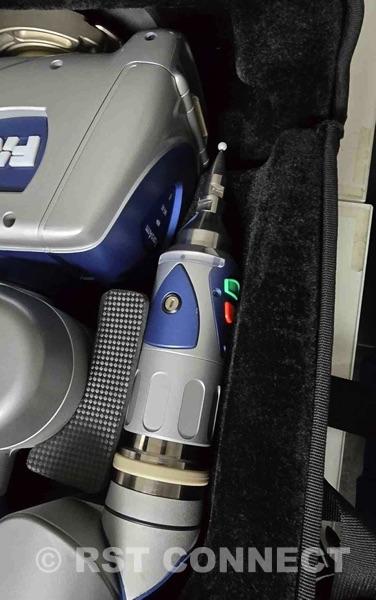

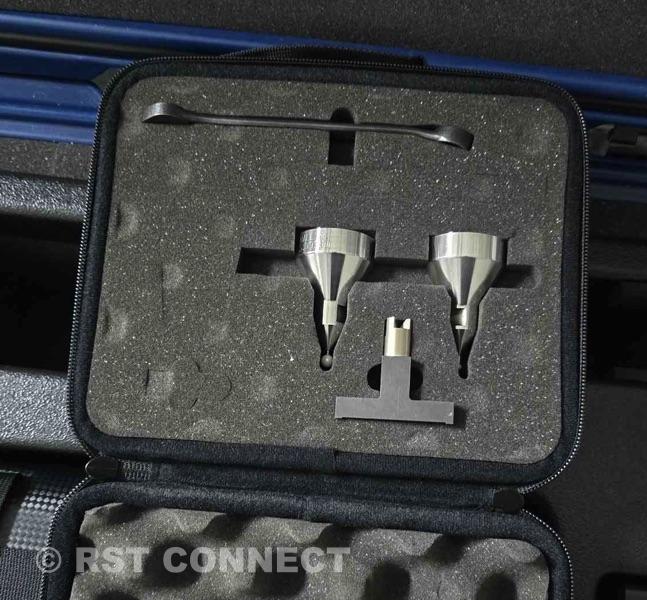

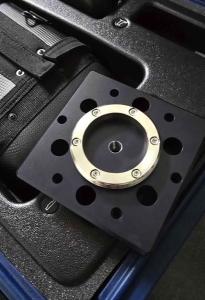

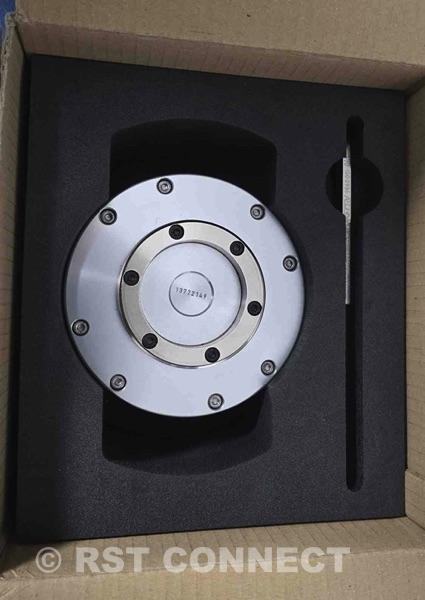

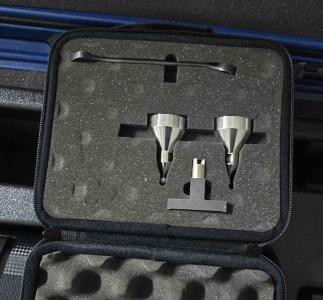

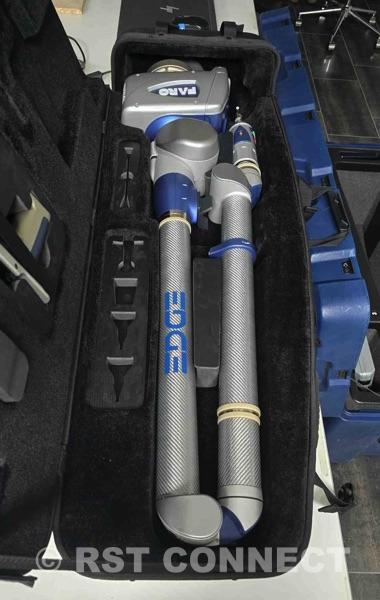

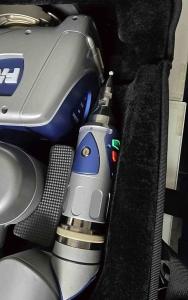

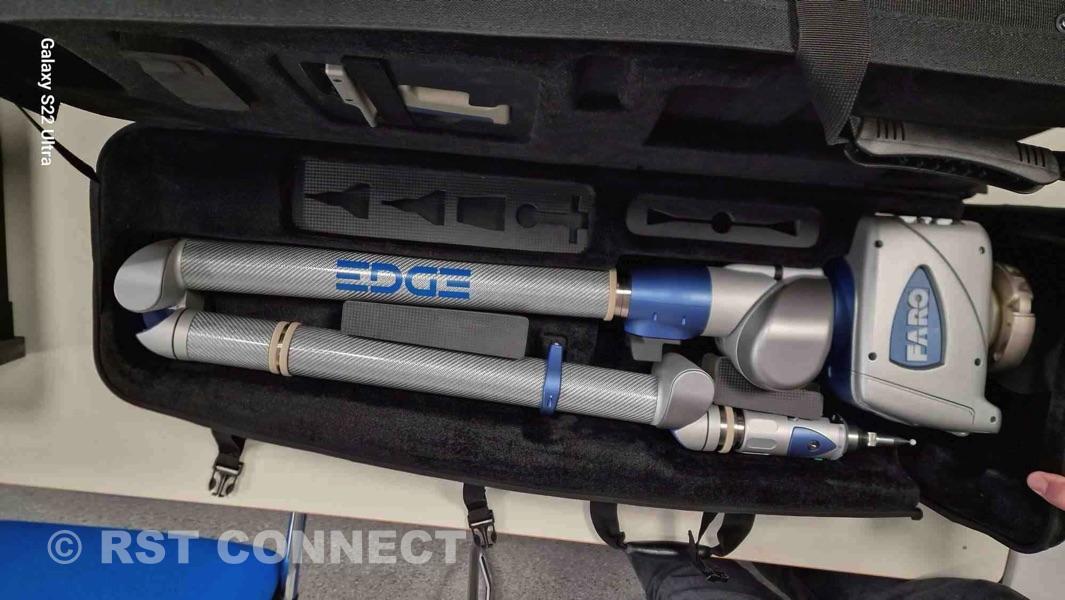

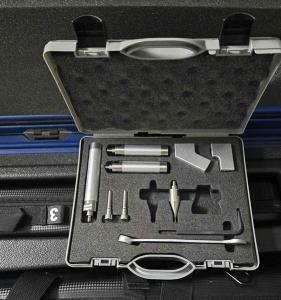

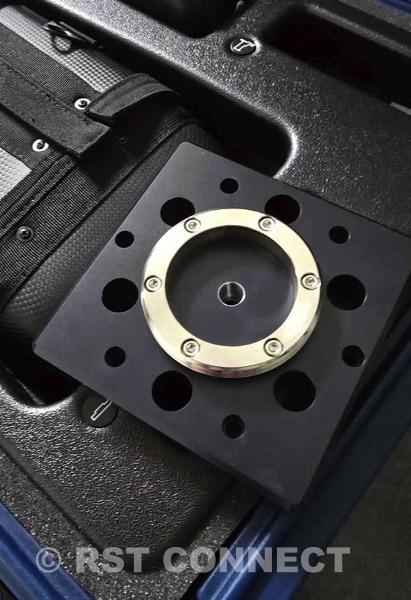

– einer 3,7 Meter langen Messmaschine mit Grundplatte und Taster,
– Batterie und Kabel,

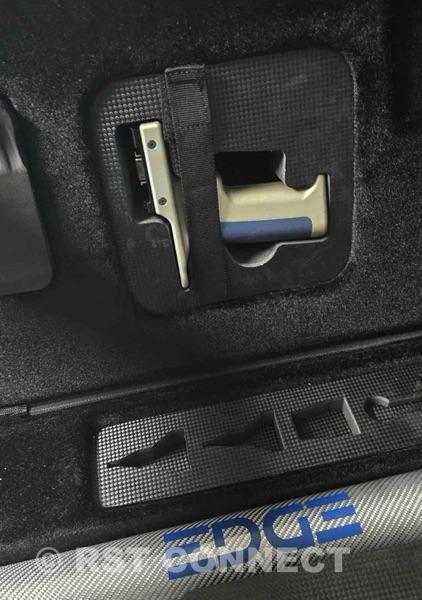

– einem abnehmbaren Griff,

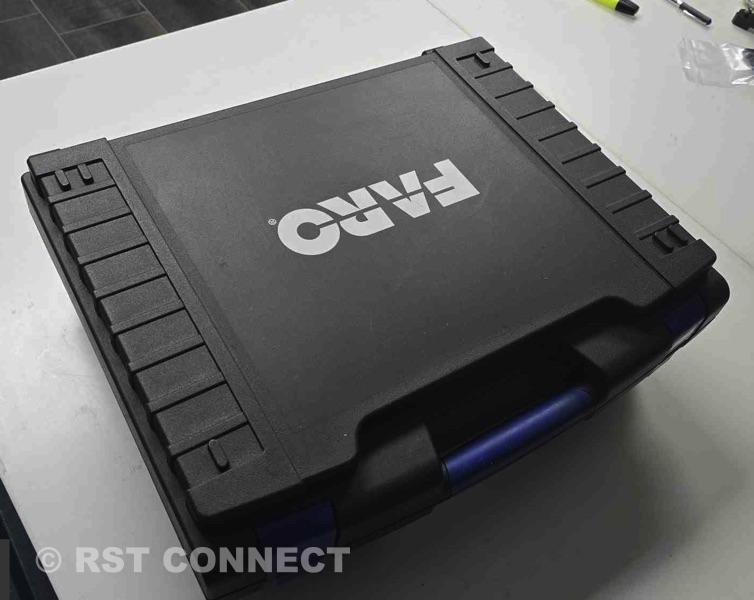

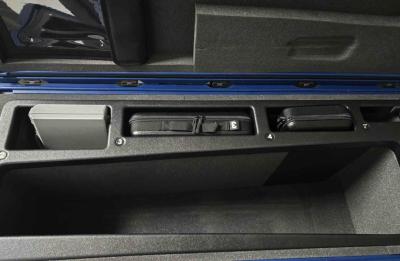

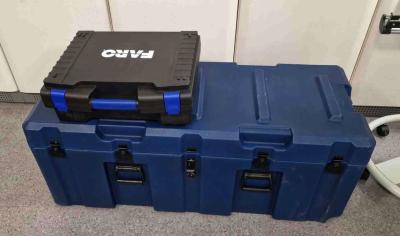

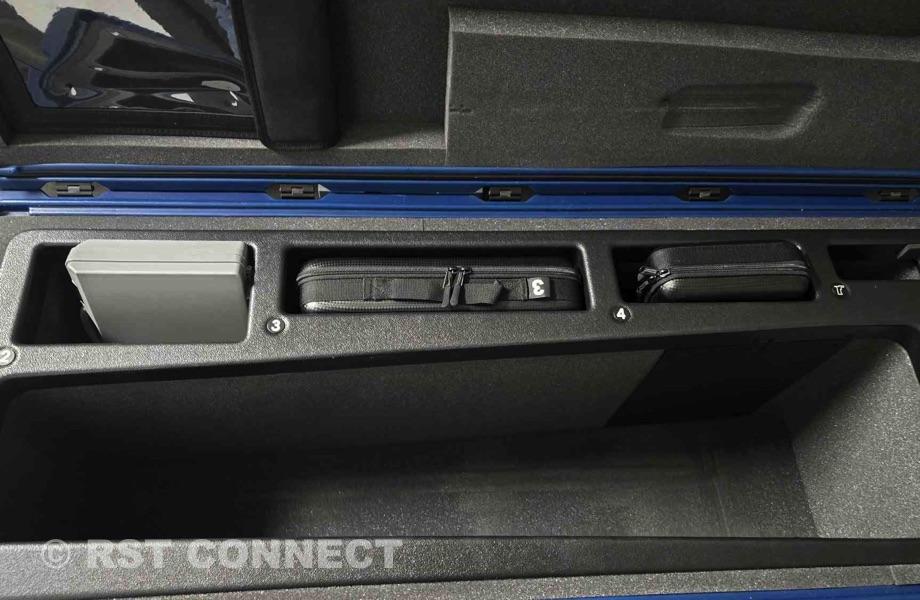

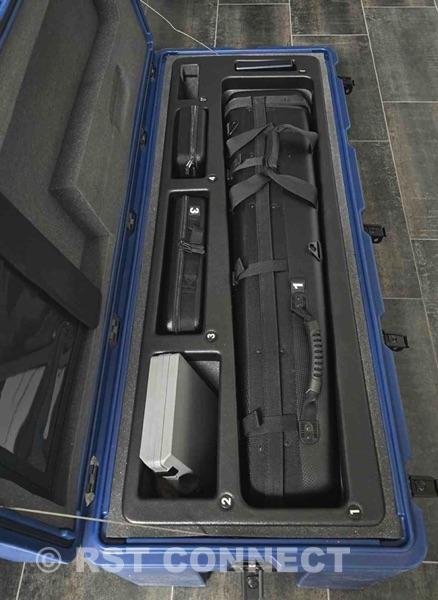

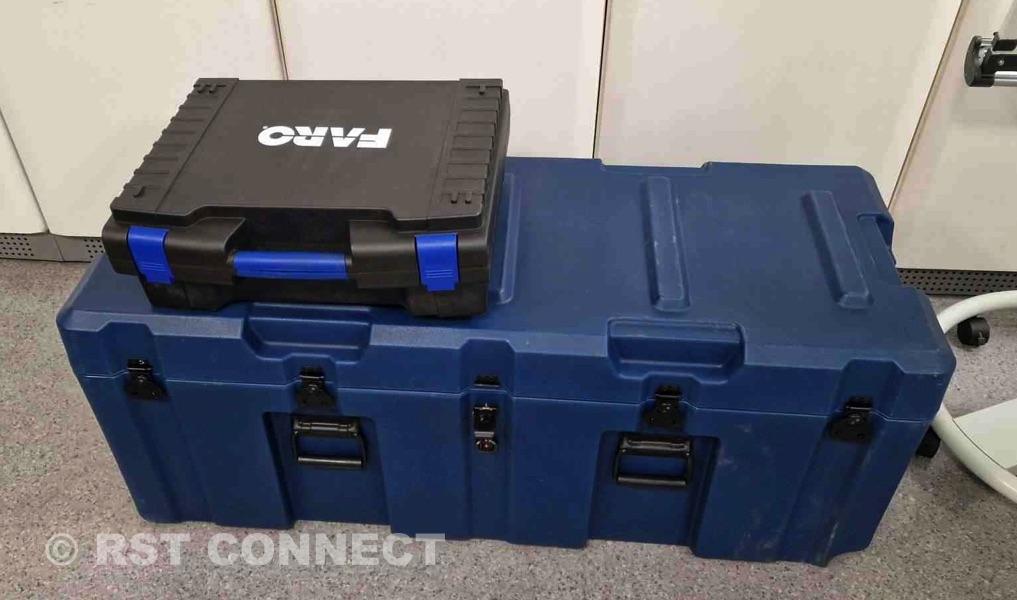

– einem nicht standardisierten Koffer (Hartschalenkoffer).
Anwendungen:
- Messen und Prüfen der Abmessungen von Maschinenteilen beliebiger Form
- Messung von Formabweichungen und Konturen eines Werkstücks
- Koordinatenmessung der Maß- und Lageabweichungen von Bauteilen wie Gehäuse und Welle
- Überprüfung der Ausrichtung von Lagerböcken
- Präzise Messung und Formabbildung von Einzelteilen und Baugruppen mit CAD-Dateien
FaroArm Edge Spezifikationen:
7-achsiger Messarm
Edge 3,7 m (12 ft.):
Einzelpunktgenauigkeit: 0,064mm (0,0025in.)
Volumetrische Abweichung: +/- 0,091mm (+/- 0,0035in.)
Sphärisches Arbeitsvolumen: von 1,8 m bis 3,7 m
Wiederholgenauigkeit: von 0,024 mm bis 0,064 mm
