Inseratnummer: M4693

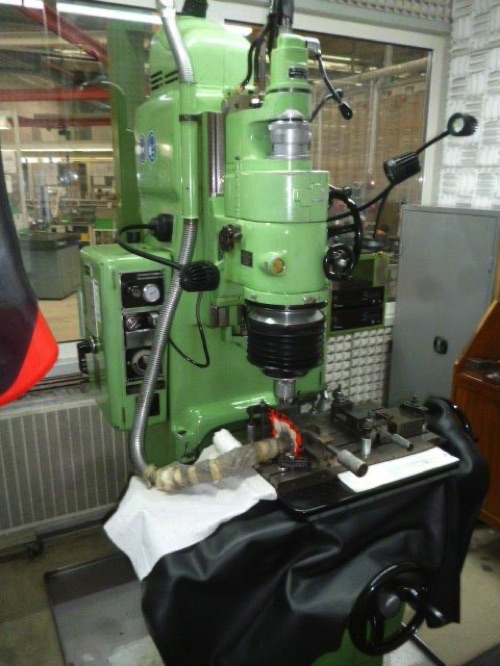

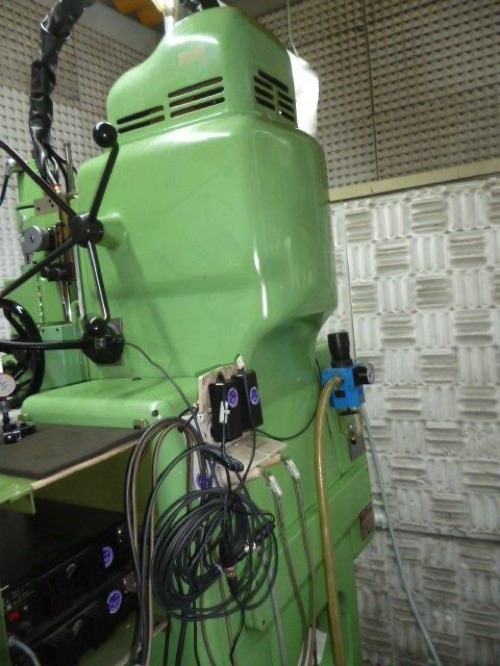

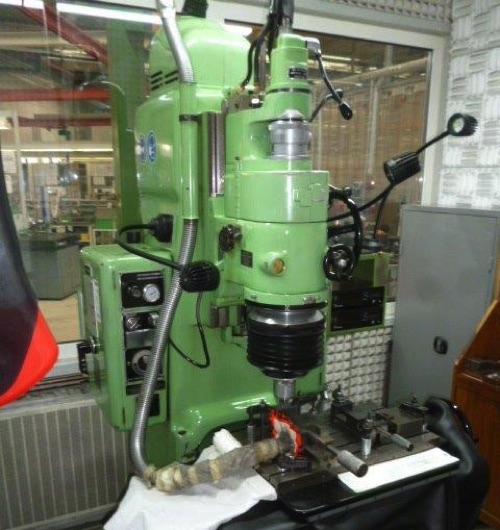

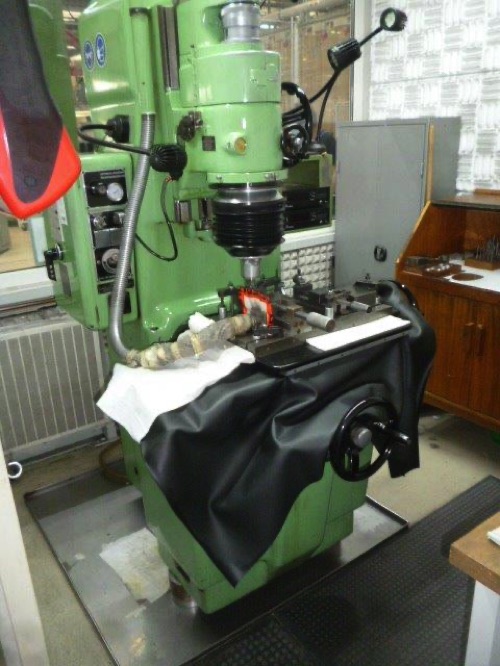

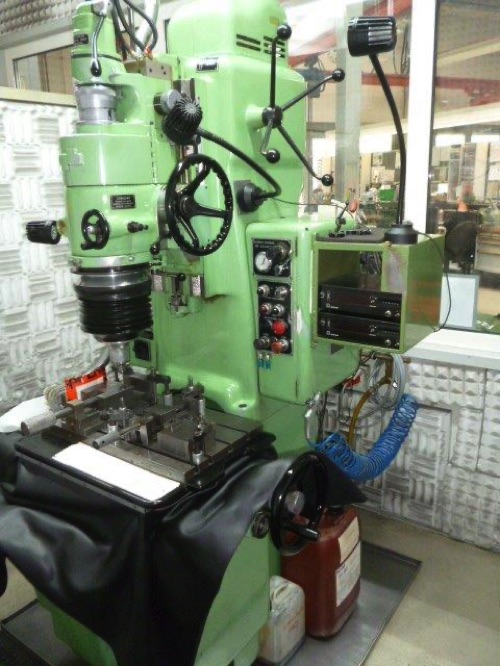

Koordinaten-Schleifmaschine MOORE / CATMUR 2C
Baujahr: 10/1976
Hersteller: BROOK Motors LTD / CATMUR
Tischgrösse: 310 x 550 mm
Tischbewegung: 270×420 mm
Oberkante Tisch bis Schleif-
35 bis 420 mm
Abstand Tischfläche bis Boden: 880 m
Abstand Spindel bis Säulenführungen: 254 m
Abstand Spindel bis Säuleunterhalb der Führungen: 330 m
Spindelhub: 92 mm
Hauptspindeldrehzahlen: 90; 136; 184 u. 280 U/min
Winkelverstellung der Spindel zum Konusschleifen, beidseitig: 1,5°;
eingeschlossener Winkel: 3°
Zustellung der Schleifspindel
a) im Stillstand: 28 mm
b) während des Laufes: 1,9 mm
Teilung der Skalentrommeln: 0,001 mm
Eine Umdrehung entspricht: 0,200 mm
SCHLEIFKAPAZITÄT
Ohne Verlängerungsplatte: 130 mm
Mit Verlängerungsplatte: 250 mm
Drehzahlen der vier Schleifköpfe: 6700 bis 17.5000 U/min
Gesamthöhe: 2540 mm
Gewicht und Fläche:
Maschinengewicht mit Normalzubehör: 1.660 kg
Aufstellfläche: 1.800 x 2.100 mm
