Inseratnummer: M4270

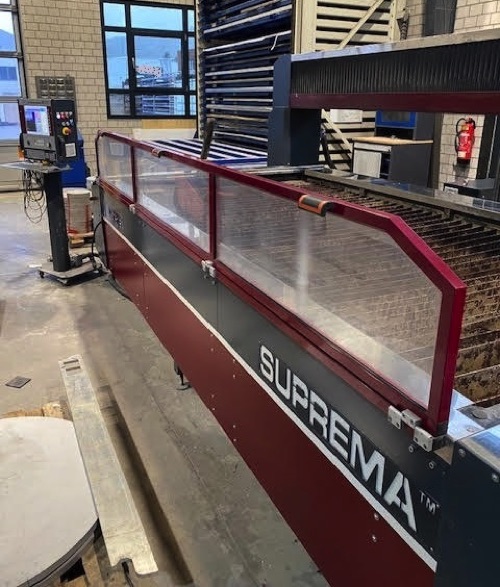

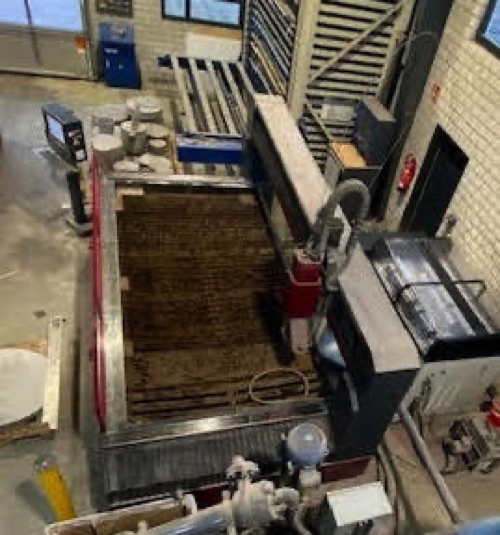

3D Wasserstrahlschneidanlage Waterjet DX 510 – SUPREMA
Baujahr: 2017, sehr guter Zustand

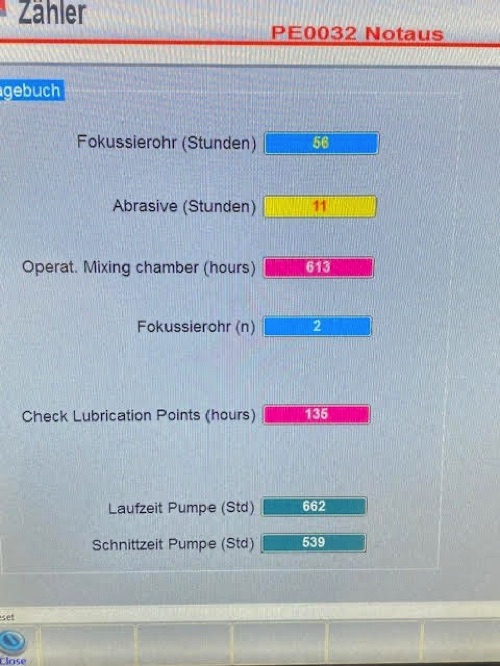

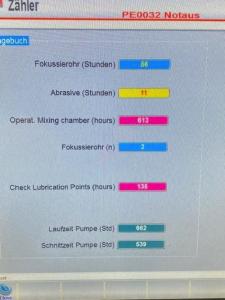

Betriebsstunden: ca. 662 h
Arbeitsbereich: ca. 3.000 x 1.500 mm

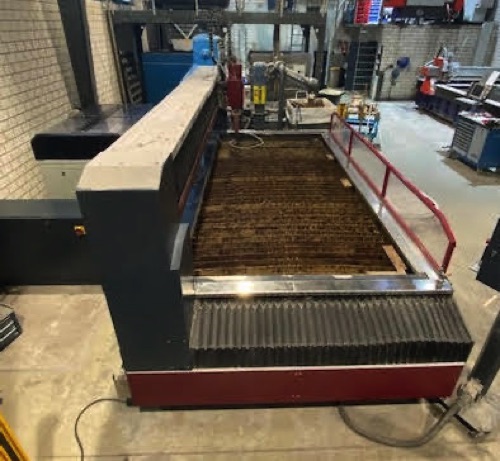

Arbeitstischgröße: 3.350 mm x 1.600 mm
Beladezone: 3.675 x 1.900 mm
Mechanische Genauigkeit: X-Y: +/- 0,05 mm
Wiederholgenauigkeit: X-Y: +/- 0,025 mm
Max. Geschwindigkeit: +/- 20 m/min.

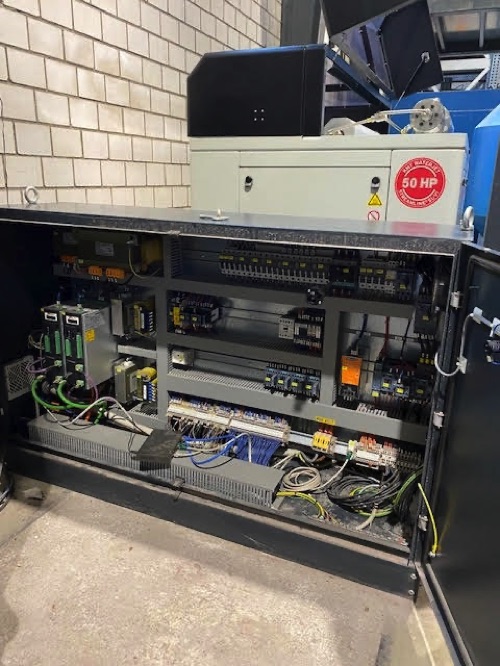

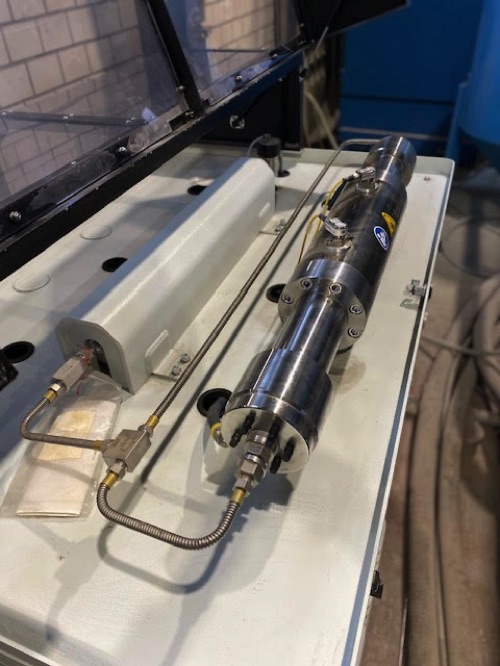

Hochdruckpumpe SLVI 50, 37 kW, 4130 bar

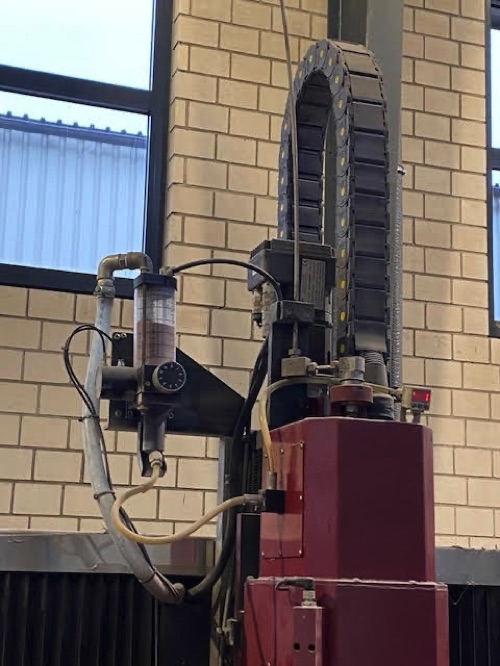

Abresiv-Vorratsbehälter mit 300 kg Füllvolumen

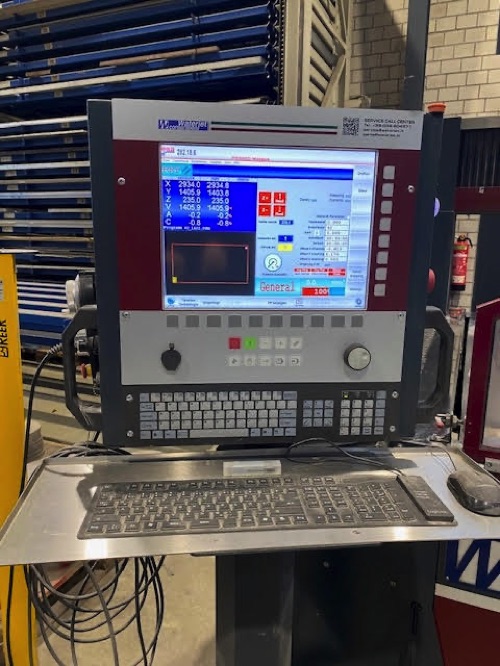

Software: IGEMS

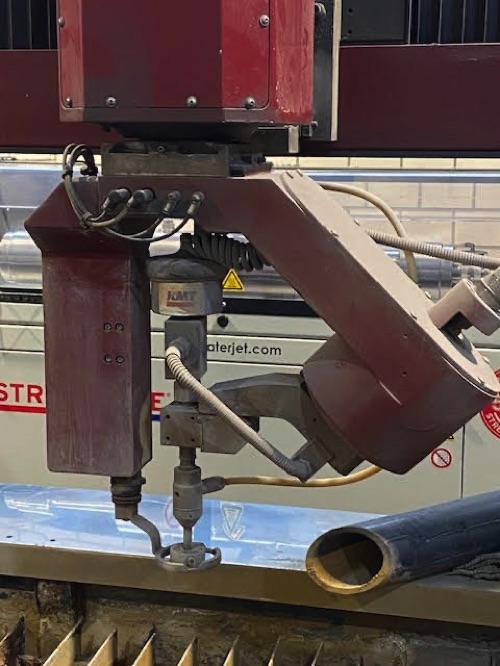

3D Schneidkopf 5-Achsen mit ITC Schneidsystem mit Rotation und Höhensensor
Automatische Endschlammung
Der Sandtank wurde auf ca. 2 Kubikmeter vergrößert.
3D 5-ACHSEN UND ITC SCHNEIDESYSTEM MIT
UNBEGRENZTER ROTATION UND HÖHENSENSOR
Das 3D und 2D Schneidesystem ist in der Lage, mit dem selbst positionierendem Höhensensor automatisch den konstanten Schneideabstand zu regeln. Die Interpolation des 3D-Kopfes ist bis zu 65° möglich, ebenso das ITC-System zur Kompensation des Schnittwinkelse.
ARBEITSBEREICH:
A-ACHSE: ± 69◦
C-ACHSE: UNBEGRENZT
GARANTIERTE POSITION A,C ACHSE: ± 0.01o
WIEDERHOLGENAUIGKEIT A,C ACHSE: ± 0.005o
SCHNELLIGKEIT DER ACHSENBEWEGUNG A, C ACHSEN: 90o/sec
DATEN:
Harmonischer Antriebsmotor
Innovatives 4 Multi Swivel System (PATENT)
► Hochdruck Wasser
► Luft
► Abrasiv
► Elektrisch
CNC 6 Achsen interpolierend
Hochdruckleitung mit 2 Hochdruck-Drehdichtungen (Swiveln) im Innenraum
Höhensensor
Anti-Kollisions Sensor
Laser Pointer
ITC (Intelligent Tapering Control) System über Software
